이 글을 읽는 여러분들도 잘 알다시피, 터보펌프를 구동하기 위하여 터빈 구동 가스가 필요하다. 그게 예연소기 가스가 됐든 가스발생기의 가스가 됐든지 간에.
어쨌든 가스는 터보펌프의 터빈으로 들어가 팽창하여 펌프를 구동할 동력을 만들어 낸다. 이 터빈의 종류에는 크게 두 종류가 있다. 하나는 정익인 노즐에서만 팽창이 일어나는 '충동식 터빈', 다른 하나는 노즐과 터빈 날개 모두에서 팽창이 일어나는 '반동식 터빈'이다.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiwSNYVWxDVxlJt_tbCzpzuk5oMYuWju7LLpqBNjHZZ4qwKG1S9L1O_nFU25XP2DBZ0hC6DMEFexhMXEaYfv-NkvPBTRcdLE6vzW_9rtS0Q8kXCMwF8mGv5pgp3MRdHIQQCigPZLEwaa8Dc58NPwY2KWTJtzIL8GkhgNc7X0XJKgsHFCXWngMhOrTfREA/w400-h299/%EC%B6%A9%EB%8F%99%EB%B0%98%EB%8F%99%ED%84%B0%EB%B9%88.gif) |
충동식 터빈과 반동식 터빈 |
충동식 터빈의 경우에는 유량이 적은 터빈에 유리한 방식이면서 터빈 동익 앞뒷면 사이에 이론적으로는 압력차가 없으므로 축 추력이 적다는 장점이 있는 반면 효율이 떨어지고, 반동식 터빈은 그 반대로 유량이 큰 터빈에 유리한 방식으로 효율이 높은 대신, 터빈 동익에서도 팽창이 일어나는 특성상 앞 뒷면 사이의 압력차로 인하여 축 추력이 생긴다는 단점이 있다.
여기서 알 수 있는 사실로는, 가스발생기 사이클과 같은 개방형 사이클의 경우에는 터빈 구동 가스가 적으므로(어찌보면 당연하게 버려지는 추진제 양을 줄여야 하므로) 충동식 터빈이 적용되고 다단연소사이클과 같은 폐쇄형 사이클의 경우에는 그 반대로 터빈 구동 가스가 많으므로(터빈 구동한 가스 전부가 연소실로 들어가며 이게 주 유동이다)반동 터빈이 쓰일 것이라는 것을 알 수 있다.
오늘 쓸 주제는 여기서 충동식 터빈을 사용하는 터보펌프의 노즐에 관한 이야기이다. 통념으로 가스발생기 사이클 엔진의 경우에는 유량이 적으므로, 해당 유량에서의 노즐 목 면적을 감안하여 부분 분사 노즐을 사용한다는 것으로 알려져있다.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgL-9O7ILhukBIiL_N_RB8Nnc8X0ZuG7X6BHe-STw5oO2855_7S8W98RnyU6N4tu3b8yrx8r_gINLgE2etVjLBjhRw4lNLRCwa5b_OX8w-rlsW6P1K5zDdcXiOQvejgkW-9OPhcH5pkshx2NE6Ji70Pdnhxv42Ps5HV18va7f3ZPtI5Uxuq98laj7UqMA/w400-h330/%ED%84%B0%EB%B9%88%20%EB%85%B8%EC%A6%90.PNG) |
Newton 3 엔진의 산화제 터보펌프 터빈의 모습. 가스발생기 사이클 엔진이다. |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgCjgORaAUX_lEpsNA0HixZe_gTSxAirNBqZrEzmCCkGcR8HScp9z8ejOEgLn4JZiBhWcUcnPh9eNZ-kXvemAnb_NzmOBZgvyzcP8HutsNX1f3PIVeVmpilCuN5Lt04vD-W4H6d4M9cTfCz3KD-1dME9He0PTG2m_oruBpXDTaZSz4VI0iAMzvC7D6AJQ/w400-h354/7%ED%86%A4%EA%B8%89%20%EB%85%B8%EC%A6%90.PNG) |
KSLV-II 3단의 7톤급 엔진 터보펌프 터빈 노즐의 모습. |
단도직입적으로 말하자면, 이건 반드시 그런건 아니다. 가스발생기 사이클이면서도 완전분사 노즐을 쓸 수 있다.
아주 좋은 사례가 있다. 제목에서 언급한 LE-5와 동시기 같은 국가 다른 기관에서 개발된 ES-1002의 사례이다. 두 엔진은 추력이 10톤급으로 동일하며 사이클 역시 가스발생기 사이클로 동일하다.
1. LE-5
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj6OPYea4CQ-0ysEFZKF6TmJuJGtAa1nDXvkd66sTx8etF5CuERp0ot8Ml66e1xr8VaErMpOEt4NHpEgYZj5kbPbI7uUmR0y1dDgBd9LRGODs8OeQyy7_w9bAX_zTS1fCr5LkoGT3H88Wqvce9kRzP_8hpWVyyCBQEPby92g5OFCPTc5mdgYrgiefU8Ow/w400-h241/LE-5%20%EA%B3%84%ED%86%B5.PNG) |
LE-5의 공급계통 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhH5gA19IIMM9u7QSqAeJE1RSmUaGjr9YLnDXYpwB4GIHfVb6-MQlLpQTv0NMEyUQpg8fCPAdJ2xzFkpmsmslwNEOlnyO8IpvLzQ5kGaZLtre1GzWDkAQTucWV96F8nA2tZOKhwEZlh3RowgLoTHK54HvMaGXo_qdMH2KupI_lBOfY4yWWgugcORHie6A/w400-h335/LE-5%20%EC%95%A1%EC%B2%B4%EC%82%B0%EC%86%8C.PNG) |
LE-5의 액체산소 터보펌프 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEht3wBf1fUEx-rYOSmSF7jBDG1pXJGATTGkAXY6rSr7tW2d8t6I9QEeXVtr83JkQfHf_5vmJClEBVz4TzV60-6dJB3KmctlReuyXMq4jj5SjURM7HvPAadbX0QXSK_vaA-gWhxXeNhUnZt5jo95pOTr303X1J0R49sGooW0DiRgiP0Ud6KSILffmww1mA/w400-h323/LE-5%20%EC%95%A1%EC%B2%B4%EC%88%98%EC%86%8C.PNG) |
LE-5의 액체수소 터보펌프 |

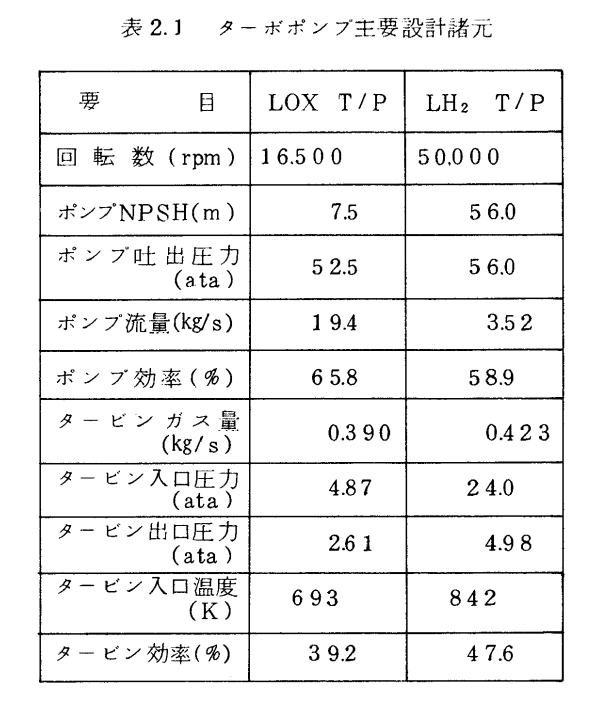

![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgSp9FfvoqJejBR6qTb64Cp0OVocGCAAAJ22WYjO3UWEryx8M3uFFeX1lEamVk_8lRniXzez30oZ5tJ4YBvcKGxUUb2XAyD8LjmGSi1DBbKAXwe7cVfa-y8VZYkD6xjiWo_Dx8hdMHDCGMK5WzRevK4RSNjv_-oC45kxsomVfhow9WbEWVkSnpz2EXBxA/w335-h400/LE-5%20%ED%84%B0%EB%B3%B4%ED%8E%8C%ED%94%84%20%EC%82%AC%EC%96%91.PNG) |
터보펌프 주요 사양 |
터보펌프 터빈 구동가스는 연료와 산화제 측이 각각 0.423kg/s, 0.390kg/s이며 터빈의 압력비는 각각 약 4.82, 1.87 정도이다. 여기서 각각 노즐-터빈으로 이루어진 단이 2개씩 있으므로 실제 단당 압력비는 저것보다 더 낮을 것이다. 유량과 압력비 모두에 주목.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg407jUUXP4WYNyNhmPinx3fs5dyT3btiw-6ZrykArm3lSzNE80skL8hm3otWtFiL4SMXa4tELBj-b9fctbUD_CFH10veoy8a8eE-KQcK1UqNvVAgw4tf-6phtlChYstJ3FB2Y0GyEme8jNwCzCJpdAlekVhw6gYf2SPoVKS5dStlo3jHC5kIsClcnLLQ/w400-h295/LE-5%20%EC%95%A1%EC%88%98%20%ED%84%B0%EB%B9%88%20%EB%85%B8%EC%A6%90.PNG) |
액체수소 펌프 터빈 노즐 형상. 완전분사 노즐이다. |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhZxU5nOiot2bY_RGXLjtghbjyuP-j13CReoc0R0xjXfW3hQeQG9AGjKt4ZRlQqfThcDIlf457qoC6YHJP1R-3eKNd3v5pYrQpcCScgJzFOjBrvc9Zt1l-VdDJ5VkYmNvTqaSI2SAAjVAo6fAyyyRj3oChR2Ye6xsaSRDjOHkGQBxvlMciumgEfCeJH8w/w263-h400/LE-5%20%EC%95%A1%EC%B2%B4%EC%82%B0%EC%86%8C%20%ED%84%B0%EB%B9%88%20%EB%85%B8%EC%A6%90.PNG) |
액체산소 펌프 터빈 노즐 형상. 이것 역시 완전분사 노즐이다. |
2. ES-1002
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiFdSYOOhqUCepj48lkbR0TcrkPjcMcZwTkfbQtiF4SDbIKhsgV7v2AoECSa62iHylvIqACzoyoDpYNz54i-fzswFPIfCEiRUN8Ff9Ui3PlWQZOKZ-7HfFisG8UzCEyh1N9JbPkdgRDLZM0bMjpqR79lDYWhnvzmtH9w6lgGSeFHlXNVGdOve5eCYgrrw/w400-h209/ES-1002%ED%84%B0%EB%B3%B4%ED%8E%8C%ED%94%84.PNG) |
ES-1002의 터보펌프 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj3EEHsdkSDi7mQ9ule-p-Nq9nHHSWWzBWQHitzgtKf0I9j6w_227vV2oxt9vk3kT_dFdnw059TAvfYjhK4KZZQTuq3sEv33WwRZ2UypbZqtw8nS-ToK3eIoTYqOuCcaLISkBxIBfOPh5Pp6EPi-JWC5hXwoZwmVUnDLfaFewXbNQ_mJysbo5dEdQ221A/w400-h390/ES-1002%20%ED%84%B0%EB%B3%B4%ED%8E%8C%ED%94%84%20%EC%82%AC%EC%96%91.PNG) |
터보펌프 주요 사양 |
ES-1002의 경우엔 터빈 구동가스 유량이 0.694kg/s, 터빈의 압력비(=노즐의 압력비)는 10.0 정도이다. LE-5와 비교하여 유량은 두 배에 조금 못미치고 압력비는 더 크다.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhIg0HLIth8LK2zcrBdbGLUPVDKuMr-jzbpcHWNqYpQNHq4hGn2_HTSawumboBC47DdgLCrjjJ8ZQOWfVWTu8nfqWoDWZP6bB9MBFqaIAPBXHAcOqb1QFZ8ublrybCYF488zsp1pDgF2HJLnwtotE37hhXxtshu5cL2WVc_XVqYKix81EEGmNfeVt39Ww/w395-h400/ES-1002%20%ED%84%B0%EB%B9%88%20%EB%85%B8%EC%A6%90.PNG) |
ES-1002의 터빈 노즐. 부분분사 노즐이다. |
3. 분석
두 사례를 비교해 보면 LE-5쪽이 유량과 압력비가 더 낮다. 여기서 알 수 있는 사실은 유량은 부분분사/완전분사를 나누는 데 덜 중요한 사항이라는 것이다.
당연한 이야기겠지만 같은 유량 조건에서 완전분사 노즐을 택한다면 각 노즐에 흐르는 유량이 줄어들고 노즐 목 면적 역시 부분분사 노즐에 비교할 때 줄어들 것이다.
이때 압력비를 더 높인다고 생각해 보면 안 그래도 줄어든 노즐 목 면적이 더 줄어들게 되고 그에 따라 각 노즐의 크기 역시 더 줄어들어야 할 것이다.
이렇게 될 경우엔 노즐 후의 터빈 동익의 크기 역시 작아져야 하므로 마찰 손실 등의 이유로 인하여 효율이 떨어지게 된다.
LE-5와 ES-1002의 노즐 형상 차이는 압력비 차이로 인하여 발생하였다.
LE-5의 경우 가스발생기-액체수소 터보펌프-액체산소 터보펌프 식으로 구성된 시스템의 특성으로 인하여 개별 터보펌프 터빈 노즐에서 취할 수 있는 압력비를 무한정 올리기엔 한계가 있다. 따라서, 해당 상황에서는 터빈 노즐 목 면적과 그로 인한 노즐의 크기가 충분히 확보되므로 완전분사 노즐을 택할 수 있다.
반면 ES-1002의 경우 가스발생기-액체수소 측 터빈-액체산소 측 터빈 순으로 배열된 것은 유사하나 팽창 노즐이 1개이므로 해당 노즐에서의 압력비를 크게 확보할 수있다. 이러한 상황에서 완전분사 노즐을 택한다면 심하게 줄어든 노즐 목 면적 및 노즐 크기로 인하여 효율이 저하될 것이므로 부분분사 노즐을 택하여 개별 노즐 목 면적을 확보하는 방식을 택하였을 것이다.
이러한 사실은 각 터보펌프의 노즐 및 동익의 단면적 비교를 통하여 알 수 있다.

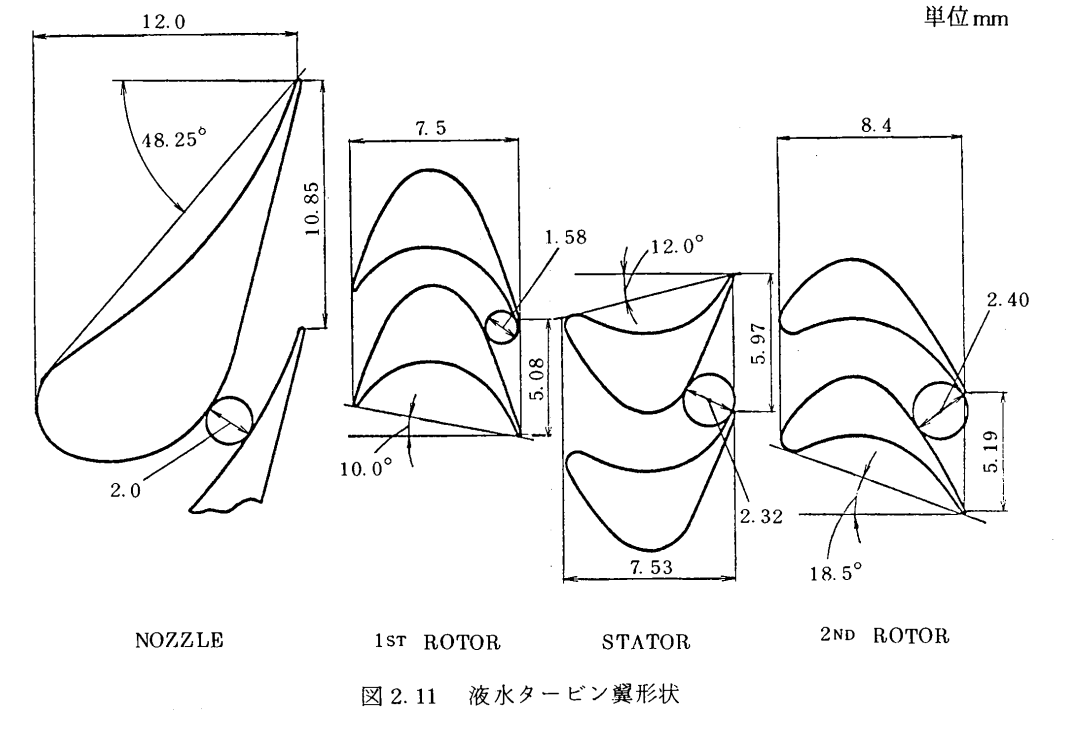

![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgBOWNCTR6BEa9QZy2A5REfuf8UZyuuc8z_Kb-0OCA8iLKMMregUtupCXwJo4hWGmaXmWvcPG56JnO1JW5cgDmflS_ywoll-ctmHOZFtxFli5qZyS7Y3IPGWQ_1UB0O_PXXSh1D61Wp2HnyvqxGwRuogydptjAu-xxOGWGQ1VQ2fvoHkCPQVLKdyQAfDA/w400-h274/LE-5%20%EC%95%A1%EC%88%98%20%ED%8E%8C%ED%94%84%20%ED%84%B0%EB%B9%88%20%EB%85%B8%EC%A6%90.PNG) |
LE-5 액체수소 터보펌프 터빈 |

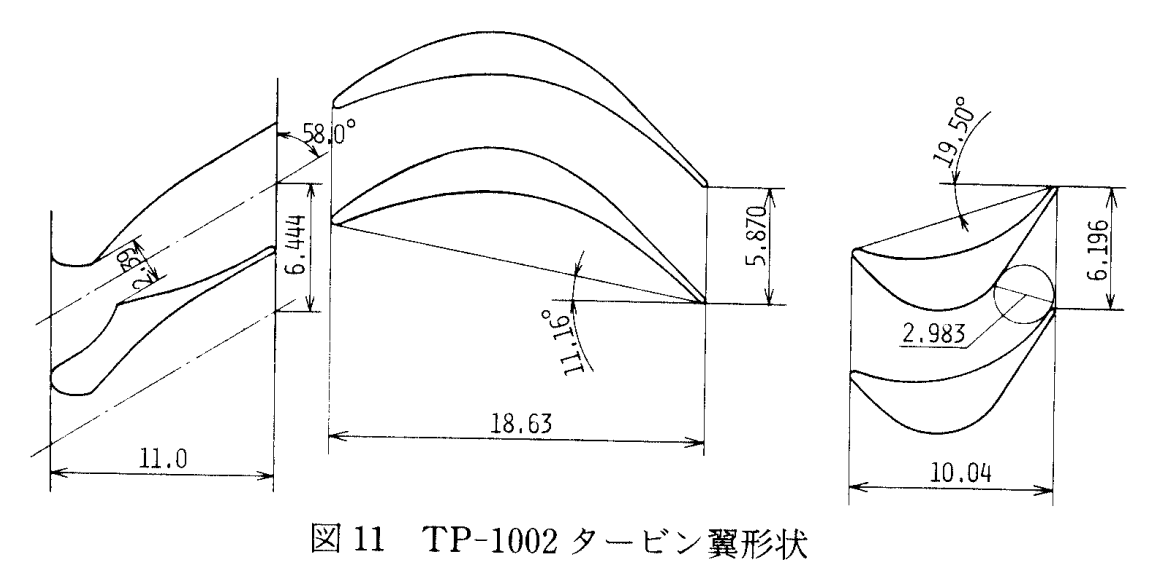

![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEifXMCKzdT-czXyt7rzBMZSAt8V0fplOrEHPFzHv_uP3g3ULwzDh_D1hIcKvyjDfOGdVFcj-dWKtvk3Lh2vcrmGeLyOnBFl9GAgXRGNfx5yLo3BLMMV3GoeFsUKScr6D_AALHqqL8ZoiIC0feLGD7_c9QrJfr8cVPN7fJu3ILvWwtinwXAwAdaES18f7Q/w400-h203/ES-1002%20%ED%84%B0%EB%B9%88%20%EB%85%B8%EC%A6%90%20%ED%98%95%EC%83%81.PNG) |
ES-1002 터보펌프 터빈 |
LE-5의 경우 2.0mm, ES-1002의 경우 2.39mm이다. LE-5가 더 작아보이지만 ES-1002쪽이 유량이 훨씬 더 많다는 것을 생각하여야 한다.
정리하자면, 유량이 더 많다 하더라도 압력비를 크게 확보하기 위해서는 부분분사 노즐을 택한다.
4. 그 외 사례
그렇다면 다른 사례들은 어떨까? 압력비를 크게 가져갈 수 있는 구조인데 완전분사 노즐을 택한 사례는 있을까? 물론 있다.
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEizUnEH2gg_t5xyNqf0oknf-o8PAX-Sw8f9GzxzxFck7wJWyjkgwte-Hpw9MlTir5kUA7qOkjj-PdAQi8dyrVXzdcFSdt_ivCpPo5pW0xiaZFQyFyzSjSZE50fCORrJpKgj7EoeXlBwX8BkbUHsqb9bzKzyeUxohVqygqEUbpw7Y0WymF0HDAtratiLjA/w321-h400/F-1%20ENGINE%20TURBOPUMP.jpg) |
F-1엔진 터보펌프. 터빈이 완전분사 방식이다. |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg0tekVh216r_7PU70ERlOqtkk1M0b7ix8Ad1d8XkV8mQPjVSOHd2KufYyxLGahcmbgXyy5cMwZ4LK0WdqNz-FiPr9Tg9EdiOXjKKuCC2EwUZFsCWfiGYYYVdW9rrKEvGSSHIpgnBtSeGgj2Gm8-s_Oa44nLRRx0aufRp-WAdmJD7UyQi1qm-gc8_zzyw/w400-h315/Mark.3%20turbopump.png) |
Mark.3 터보펌프. 터빈이 완전분사 방식. |
두 터보펌프는 가스발생기 사이클용 터보펌프로, 터빈의 압력비를 크게 증가시키는 것이 가능하다. 그런데 위의 7톤급 엔진과는 달리 완전분사 터빈을 사용하고 있다.
그런데 터빈 부분을 잘 보면 2단으로 구성된 것을 알 수 있다. 이런 구조의 경우 전체 압력비는 크지만 단별 압력비는 그렇게까지 크지 않다.
